一、 溫度沖擊試驗(yàn)

溫度沖擊試驗(yàn)是確定產(chǎn)品在溫度急劇變化的氣候環(huán)境下儲(chǔ)存、運(yùn)輸、使用的適應(yīng)性。試驗(yàn)的嚴(yán)苛程度取決于高/低溫、駐留時(shí)間、循環(huán)數(shù)。參考的測(cè)試標(biāo)準(zhǔn):IEC60068-2-14，GB2423.22,GJB150.5 等。

溫度沖擊試驗(yàn)?zāi)康氖菫榱嗽谳^短的時(shí)間內(nèi)確認(rèn)產(chǎn)品特性的變化,以及由于構(gòu)成元器件的異種材料熱膨脹系數(shù)不同而造成的故障問(wèn)題。這些變化可以通過(guò)將元器件迅速交替地暴露于超高溫和超低溫的試驗(yàn)環(huán)境中觀察到。

溫度沖擊試驗(yàn)不同于環(huán)境模擬試驗(yàn)，它是通過(guò)冷熱溫度沖擊發(fā)現(xiàn)在常溫狀態(tài)下難以發(fā)現(xiàn)的潛在故障問(wèn)題。決定冷熱溫度沖擊試驗(yàn)的主要因素有:試驗(yàn)溫度范圍、暴露時(shí)間、循環(huán)次數(shù)、試驗(yàn)樣品重量及熱負(fù)荷等。

溫度沖擊設(shè)備有:兩箱法、三箱法和液槽式三種，其中設(shè)備內(nèi)濕度不能超過(guò)50%RH即20g/m3。

常做的快捷溫度沖擊的條件: -65C， 150°C， 停留時(shí)間14min,循環(huán)次數(shù):300個(gè)。注意產(chǎn)品可靠性試驗(yàn)結(jié)束后應(yīng)對(duì)樣品有1~2小時(shí)的恢復(fù)期。

二、冷熱溫度沖擊對(duì)產(chǎn)品的影響

高溫和低溫的失效都會(huì)反映在冷熱溫度沖擊試驗(yàn)中，冷熱沖擊試驗(yàn)只是加速了高溫和低溫失效的產(chǎn)生。下面歸納了實(shí)際生產(chǎn)或使用環(huán)境中存在的具有代表性的冷熱溫度沖擊環(huán)境，這些冷熱沖擊環(huán)境常常是導(dǎo)致產(chǎn)品失效的主要原因。

1.溫度的極度升高導(dǎo)致焊錫回流現(xiàn)象出現(xiàn);

2.啟動(dòng)馬達(dá)時(shí)周圍器件的溫度急速升高，關(guān)閉馬達(dá)時(shí)周圍器件會(huì)出現(xiàn)溫度驟然下降;

3.設(shè)備從溫度較高的室內(nèi)移到溫度相對(duì)較低的室外，或者從溫度相對(duì)較低的室外移到溫度較高的室內(nèi);

4.設(shè)備可能在溫度較低的環(huán)境中連接到電源上，導(dǎo)致設(shè)備內(nèi)部產(chǎn)生陡峭的溫度梯度。在溫度較低的環(huán)境中切斷電源可能會(huì)導(dǎo)致設(shè)備內(nèi)部產(chǎn)生相反方向陡峭的溫度梯度;

5.設(shè)備可能會(huì)因?yàn)榻涤甓蝗焕鋮s;

6.當(dāng)航空器起飛或者降落時(shí)，航空器機(jī)載外部器材可能會(huì)出現(xiàn)溫度的急劇變化。升溫/降溫速率不低于30"C/分鐘。溫度變化范圍很大，同時(shí)試驗(yàn)嚴(yán)酷度還隨著溫度變化率的增加而增加。

溫度沖擊試驗(yàn)與溫度循環(huán)試驗(yàn)的差異主要是應(yīng)力負(fù)荷機(jī)理不同。溫度沖擊試驗(yàn)主要考察由于蠕變及疲勞損傷引起的失效,而溫度循環(huán)主要考察由于剪切疲勞引起的失效。溫度沖擊試驗(yàn)容許使用二槽式試驗(yàn)裝置;溫度循環(huán)試驗(yàn)使用單槽式試驗(yàn)裝置。在二槽式箱體內(nèi)，溫度變化率要大于50°C/分鐘。

三、溫度循環(huán)試驗(yàn)

影響篩選結(jié)果的主要參數(shù)為溫度變化范圍、溫度變化速率及循環(huán)次數(shù)。通常適用于組件級(jí)篩選。篩選溫度時(shí)間歷程考忠受篩產(chǎn)品通電和不通電兩種情況。激發(fā)的故障模式主要有:

a)使涂層、材料或線頭上各種微觀裂紋擴(kuò)大。.

b)使粘結(jié)不好的接頭松弛。

c)使螺釘連接或鉚接不當(dāng)?shù)慕宇^松弛。

d)使機(jī)械張力不足的壓配接頭松弛。

e)使質(zhì)量差的釬焊接觸電阻加大或造成開(kāi)路。

f)粒子污染。

四、溫度循環(huán)試驗(yàn)與冷熱沖擊試驗(yàn)的區(qū)別與聯(lián)系

1、冷熱沖擊試驗(yàn)的溫度轉(zhuǎn)換速度非?？欤话銖淖罡邷氐阶畹蜏剞D(zhuǎn)換時(shí)間在3~5分鐘之內(nèi)可完成，也叫高低溫沖擊試驗(yàn)或快速溫變?cè)囼?yàn)。升溫/降溫速率不低于30C/分鐘。溫度變化范圍很大，同時(shí)試驗(yàn)嚴(yán)酷度還隨著溫度變化率的增加而增加。

2、溫度循環(huán)試驗(yàn)相對(duì)轉(zhuǎn)換速度要慢，由于試驗(yàn)需求的多樣性，廠家會(huì)依客人要求制造各種非標(biāo)準(zhǔn)產(chǎn)品，不同的配置要求速度是不一樣的，-般升降溫速度在1~3C/分鐘左右。溫度循環(huán)將試驗(yàn)樣品曝露于已設(shè)的高低溫交替的試驗(yàn)環(huán)境中。為避開(kāi)溫度沖擊影響，試驗(yàn)時(shí)的溫度變化率必須小于20C/分鐘。同時(shí)，為達(dá)到蠕變及疲勞損傷的效果，推薦試驗(yàn)溫度循環(huán)為25C~100C，或者也可根據(jù)產(chǎn)品的用途使用0"C~100C的循環(huán)試驗(yàn),曝露時(shí)間為各15分鐘。

3、冷熱沖擊試驗(yàn)無(wú)濕度，溫度循環(huán)試驗(yàn)可選擇做濕度試驗(yàn)。

4、溫度沖擊試驗(yàn)與溫度循環(huán)試驗(yàn)的差異主要是應(yīng)力負(fù)荷機(jī)理不同。溫度沖擊試驗(yàn)主要考察由于蠕變及疲勞損傷引起的失效，而溫度循環(huán)主要考察由于剪切疲勞引起的失效。

5、溫度沖擊試驗(yàn)容許使用二槽式試驗(yàn)裝置;溫度循環(huán)試驗(yàn)使用單槽式試驗(yàn)裝置。在二槽式箱體內(nèi)，溫度變化率要大于50"C/分鐘。

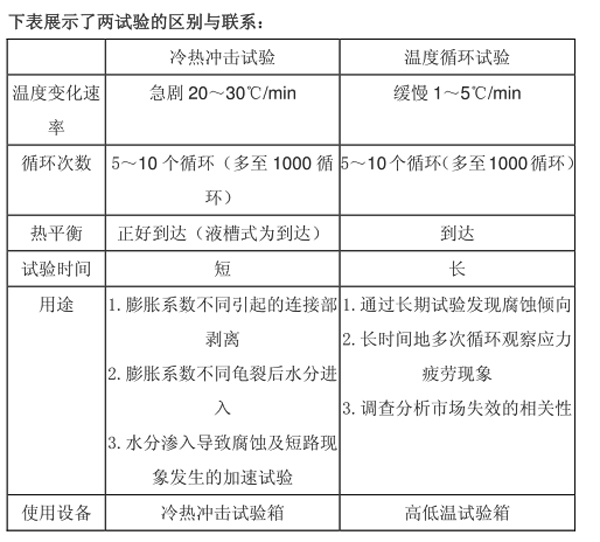

下表展示了兩試驗(yàn)的區(qū)別與聯(lián)系:
