本規范適（JJF 1101-2019）用于溫度范圍(-80~300) ℃、濕度范圍(10~100) %RH的恒溫恒濕箱、高低溫試驗箱、交變濕熱試驗箱、干燥箱、培養箱、氣候老化箱、霉菌試驗箱、鹽霧試驗箱、腐蝕氣體試驗箱等環境試驗設備的溫度、濕度參數的校準。其它范圍環境試驗設備的溫度、濕度參數也可參照本規范進行校準。

本規范引用了下列文件:

GB/T 5170.1- -2016電工電子產 品環境試驗設備檢驗方法總則

GB/T 5170.2- 2017 環境試驗設備檢驗方法 第2部分:溫度試驗設備

GB/T5170.5- 2016 電工 電子產品環境試驗設備檢驗方法濕熱試驗設備

凡是注日期的引用文件，僅注日期的版本適用于本規范;凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本規范。

首先我們要了解環境試驗設備是模擬一種或一種以上環境條件所有試驗設備的總稱。根據模擬環境因素類別的不同，環境試驗設備分為氣候環境試驗設備、力學環境試驗設備、電磁環境試驗設備和綜合環境試驗設備等。環境試驗設備主要用于電工電子、化工、醫療衛生等行業的研究性試驗、產品的定型(型式)試驗、生產檢查試驗、產品的驗收試驗、安全性試驗、可靠性試驗、失效分析和失效驗證試驗等。

一、計量特性

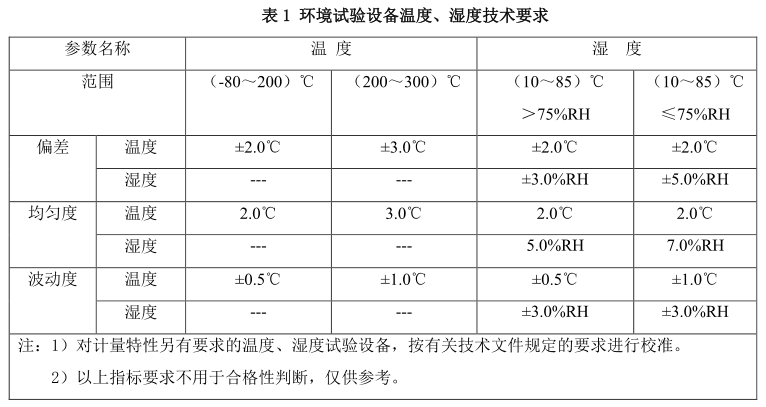

環境試驗設備的溫度偏差、溫度波動度、溫度均勻度、相對濕度偏差、相對濕度波動度、相對濕度均勻度常用技術要求見表1。

二、校準條件

1、環境條件

溫度: 15°C~35°C;

濕度:不大于85%RH;

氣壓: 80kPa~ 106kPao .

環境試驗設備周圍應無強烈振動及腐蝕性氣體存在，應避免其他冷、熱源影響。實際工作中，環境條件還應滿足測量標準器正常使用的要求。

2、負載條件

一般在空載條件下校準，根據用戶需要也可以在負載條件下進行，但應說明負載的情況。

三、測量標準及其他設備

1、溫度測量標準

溫度測量標準一般應選用多通道溫度顯示儀表或多路溫度測量裝置，傳感器宜選用四線制鉑電阻溫度計，通道傳感器數量不少于9個，并能滿足校準工作需求。

濕度測量標準濕度測量標準一般應選用多通道溫濕度顯示儀表或多路溫濕度測量裝置，通道傳感器數量不少于3個，并能滿足校準工作需求。

2、技術要求

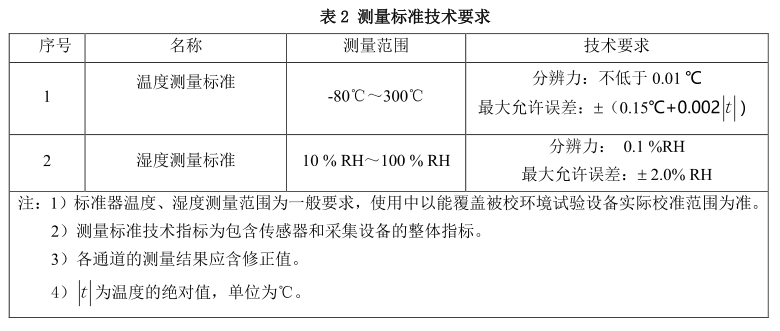

測量標準溫度、濕度傳感器的數量應滿足校準布點要求，各通道應采用同種型號規格的溫度、濕度傳感器。測量標準溫度、濕度的技術指標見表2。

注：校準時可選用表2所列的測量標準,也可以選用不確定度符合要求的其他測量標準。
